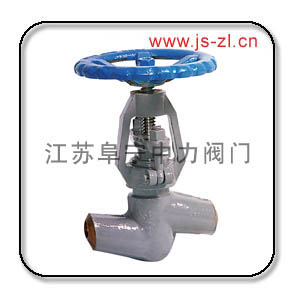

J61Y磅级电站截止阀
详细内容
型号J61Y口径见详细资料
压力见详细资料材质见详细资料

产品介绍:



一、J61Y磅级电站截止阀产品引用标准:
1.制造验收技术条件按日本火力发电用阀门标准E101的规定。
2.结构长度按E101的规定
3.阀体焊接坡口按ANSI、B16.25的规定或按用户提供的尺寸。

二、J61Y磅级电站截止阀主要性能规范:

壳体材料
适用温度
适用介质
ASTM A216 WCB
≤425
蒸汽、水
ASTM A217 WC1
≤450
ASTM A217 WC6
≤550
ASTM A217 WC9
≤590

三、主要零件的材料说明:

零件名称
材 料 牌 号
阀体
WCB
WC1
WC6
WC9
阀瓣
25
15CrMoA
12Cr1MoA
12Cr1MoA
阀盖
25
15CrMoA
12Cr1MoA
12Cr1MoA
阀座
25
15CrMoA
12Cr1MoA
12Cr1MoA
阀杆
1Cr17Ni2
2Cr13
1Cr17Ni2
38CrMoAIA
SUH600
SUH600
支架
WCB
WCB
20Cr1Mo1VA
20Cr1Mo1VA
WC1
密封环
F软钢
填料
增强柔性石墨
阀杆螺母
ZQA19-4、ZCuZn25AI6Fe3Mn3、A439 GrD2
蝶型弹簧
60Si2Mn


四、主要外形尺寸:
1.J61Y-1500Lb

公称通径NPS(in.)
主要外形尺寸和连接尺寸(mm)
重量(kg)
D
L
H
Do
3
65
390
820
510
160
4
80
480
910
560
240
5
103
580
985
610
270
6
124
630
1105
800
440

2.J61Y-2000Lb J61Y-2500L

公称通径NPS(in.)
主要外形尺寸和连接尺寸(mm)
重量(kg)
D
L
H
Do
2 1/2
52△
47*
420
815△
840*
510
160
250
3
62△
55*
470
895△
940*
560
200
290
4
80△
73*
570
975△
1045*
610
270
350
5
98△
88*
660
1045△
1275*
700
340
400
6
120△
104*
760
1246△
1400*
800
470
500
注:△--J61Y-2000Lb,*--J61Y-2500Lb

3.J61Y-3500Lb

公称通径NPS(in.)
主要外形尺寸和连接尺寸(mm)
重量(kg)
D
L
H
Do
2 1/2
38
480
890
460
235
3
48
640
1030
560
425
4
55
800
1155
610
500

五、主要尺寸和重量

公称通径NPS(in.)
主要外形尺寸和连接尺寸(mm)
电动装置*
重量(kg)
D
L
H
Do
L1
L2
J961Y-1500Lb
3
64
390
1030
305
400
555
SMC-OO
265
1077
305
410
565
SMC-O
270
4
84
480
1030
305
410
565
SMC-O
384
1070
305
420
645
SMC-1
490
5
100
580
1125
305
420
654
SMC-1
520
1135
457
440
688
SMC-2
642
6
125
630
1681
305
420
654
SMC-1
804
8
158
770
1860
305
420
654
SMC-1
948
J961Y-2000Lb
2 1/2
50
420
975
305
410
565
SMC-O
340
1015
305
420
654
SMC-1
406
3
60
470
1060
305
410
565
SMC-0
388
1095
305
420
654
SMC-1
470
4
80
570
1220
305
420
654
SMC-1
542
1235
457
440
688
SMC-2
606
5
96
660
1425
457
440
688
SMC-2
646
1500
610
690
SMC-3
874
6
118
760
1480
457
440
688
SMC-2
780
1560
610
690
SMC-3
1100
J961Y-2500Lb
2 1/2
46
420
975
305
410
565
SMC-O
390
1015
305
420
654
SMC-1
600
3
54
470
1065
305
410
565
SMC-0
430
1095
305
420
654
SMC-1
640
4
70
570
1220
305
420
654
SMC-1
700
1235
457
440
688
SMC-2
722
5
88
660
1425
457
440
688
SMC-2
772
1500
610
690
SMC-3
810
6
104
760
1480
457
440
688
SMC-2
872
1685
610
690
SMC-3
917
J961Y-3500Lb
2 1/2
38
480
945
305
400
555
SMC-00
342
1025
305
410
565
SMC-0
375
3
48
640
1150
305
410
565
SMC-0
565
1185
305
420
654
SMC-1
675
4
60
762
1366
305
710
565
SMC-0
810
1300
457
440
688
SMC-2
872
5
74
864
1530
457
440
688
SMC-2
920
6
88
965
1725
610
690
SMC-3
1100
