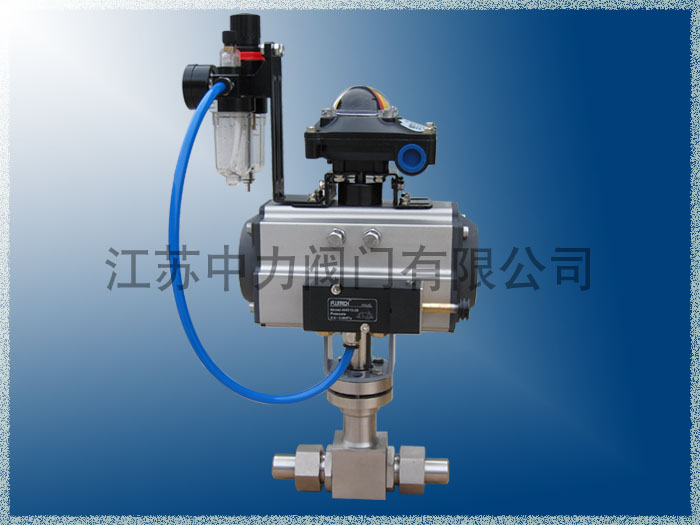

DQ621F气动低温球阀
详细内容
型号DQ621F口径DN6-DN50mm
压力1.6-42.0MPa材质316L

DQ621F气动低温球阀经过特殊的低温处理，将粗加工的零件置于冷却介质中数小时（2-8小时），以释放应力，确保材料的低温性能，保证精加工尺寸，以防止阀门在低温工况时，因温度变化造成变形而导致的泄漏。对于介质温度高于-50℃，一般不采用长颈结构。介质温度低于-50℃的球阀，颈部长度一般为250mm，或根据我公司的设计和计算确定。气动超低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，是石油化工、空气分离、天然气等工业不可缺少的重要设备之一,其质量的优劣决定着能否安全、经济、持续地生产。
DQ621F气动低温球阀产品特点:
1、对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理，以防止材料产生低温脆性以及低温下因材料相变引起体积变化.
2、采用了长颈结构，使填料工作温度在0℃以上，有效防止填料因工作温度过低而造成密封性能降低甚至密封失效，同时方便对阀门包裹保温材料，防止冷能损失 .
3、对于浮动球阀采用进口卸压出口密封设计，有效防止了由于温度变化可能造成的中腔异常升压，确保了阀门及管线的安全运行 .
4、双层阀杆填料与对压碟型弹片装置.
DQ621F气动低温球阀执行机构:
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
DQ621F气动低温球阀技术参数和性能:
GTD/ATD气动执行器技术参数                DQ641F气动低温球阀阀体参数
类   型 :双作用活塞式、弹簧复位式         公称通径: DN15～200mm
气源压力 :双作用：2-8bar/单作用：4-8bar   公称压力: PN1.6、2.5MPa
输出力矩 :双作用：4N·M～10560N·M        阀轴材质: 不锈钢
单作用：7N·M～2668N·M 阀体材质 LCB、LC3、CF8
工作温度 ：常温型：-20℃～80℃（NBR O型圈） 球体材质: 304不锈钢
高温型：-20℃～160℃（FPM O型圈）        阀座密封 :改性PTFE
动作范围 0～90°±5° 温   度 LCB≤-46℃、LC3≤-101℃、CF8≤-196℃
接口螺纹： GTD40～GTD83/ATD50～ATD88G1/8″ 适用介质: 乙烯、液氧、液氢、液化天然气等
GTD110～GTD350/ATD100～200   G1/4″
阀位信号： 定位器：4～20mA/回信器：全开全关信号 特   点 耐低温、开关灵活、密封可靠
DQ621F气动低温球阀附件选项:
根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。
DQ621F气动低温球阀订货说明 :
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构.
