高压薄型球阀
详细内容
型号Q91N口径DN6-DN50mm
压力1.6-42.0MPa材质不锈钢、碳钢

高压薄型球阀概述：
高压薄型球阀，品牌中力，是江苏中力阀门有限公司销售生产的球阀之一，它的结构特别简单，阀体相比正常球阀阀体而言，轻巧薄，外观美，适用于水、溶剂、酸和等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。它的主要特点是本身结构紧凑，流体阻力小，全通径的球阀基本没有流阻。密封可靠，结构简单、体积小、重量轻，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。

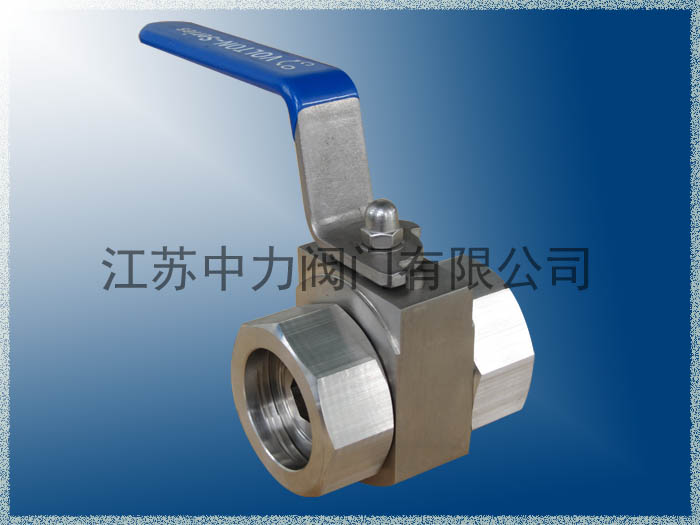

高压薄型球阀实图：

高压薄型球阀性能参数:
公称直径（MM）：6-50；
阀体形式 ：整体锻造式阀体
公称压力（Mpa）：1.6-42.0；
连接方式 ：卡套、对夹、法兰、螺纹
密封面材质：F≤150℃、H≤350℃；
阀体材质 ：WCB、A105、F304、F316
密封面表示：Q91F、Q91H；
驱动方式 ：手动、气动、电动
使用介质：水、汽、油等介质；
型号表示 ：手动Q91、气动Q691、电动Q991
动作范围：0-90 ；
控制方式 ：开关二位控制阀

高压薄型球阀的安装：
1、取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
2、带执行机构球阀安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）
3、准备与管道连接前，须冲洗和清理干净管道中残存的杂质（这些物质可能会损坏阀座和球芯）。
4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
高压薄型球阀注意事项：
●球阀在关闭状态下，阀体内部依旧存在受压流体 　
●维修前，解除管线压力并使阀门处于打开位置　　
●维修前，断开电源或气源
●维修前，将执行机构与支架脱离
●先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
●分解及再装配时小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具
●装配时法兰上的螺栓对称、逐步、均匀地拧紧
●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
●分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除粘附在壁面上的油脂、污垢、积胶、灰尘等
●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
●清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
●新零件在装配前也需清洗干净
●使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时，可用例如特221 润滑脂。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂
●装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔
