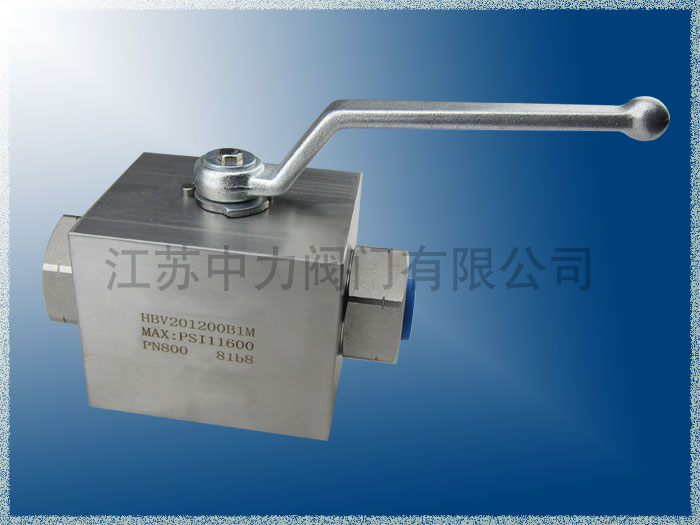

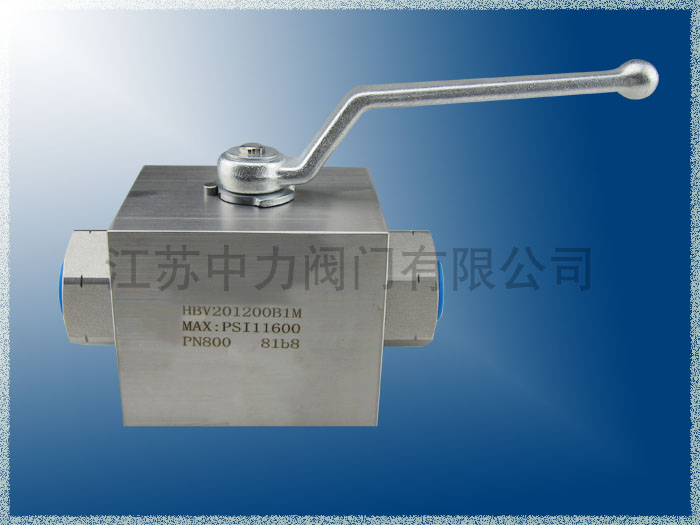

超高压球阀
详细内容
型号HBV口径DN6～50mm
压力6000PSi-20000PSi材质304SS 316SS



超高压球阀型号是HBV，是江苏中力阀门有限公司生产销售的阀门之一，主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属中力阀门公司所有。适用于工作温度80～550℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行考虑。
一、超高压球阀详细说明：
【超高压球阀】是指工作压力大于6000PSi,采用绕球芯旋转90o开启或关闭的阀门,通体高压锻打而成,采用CFW密封作密封组件,由不锈钢碟形弹簧垫提供初始密封,填料密封性能随介质压力上升而增强,自我密封性能特强,所有部件都做高强度处理,通过探伤检测，压力测试,保证每一台产品安全合格,超高压球阀可用于超高压液体,超高压气体或其混合物,主要应用行业有超高压试压台,气压泵,液压泵,深海探测仪,质量可靠,使用方便。
二、超高压球阀结构数据：
球阀型号：HBV               连接方式：卡套、螺纹、焊接、法兰
适宜温度：80～550℃         公称通径：DN6～50mm
公称压力：6000PSi-20000PSi  阀体材质：304SS 316SS
适用介质：超高压液体、气体，压缩天然气（CNG）
三、超高压球阀产品特点：
1、本产品所有部件均为锻件；
2、采用下装式阀杆,设备倒密封结构；
3、采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏；
4、密封面采用尼龙 1010，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
5、密封面采用STL合金，可耐磨耐高温；
6、防静电、防火设计。
四、超高压球阀安装和保养：
◆球阀前后管线已准备好。前后管道应同轴，密封面应平行
◆核对球阀的标志,查明球阀完好无损。将阀全开全闭数次证实其工作正常。
◆把阀前后管线吹扫干净,清理掉管道内的油污、焊渣和其它杂质。
◆管道应能承受球阀的重量,否则管道上配有适当的支撑。
◆拆去球阀两端连接的保护件。
◆把阀装上管线,阀任一端都可装在上游,手柄驱动阀可安装在管道上的任意位置。
◆检查阀孔清理可能有的污物,然后清洗阀孔。
◆按管路设计要求对管道与球阀间的密封性能检查
