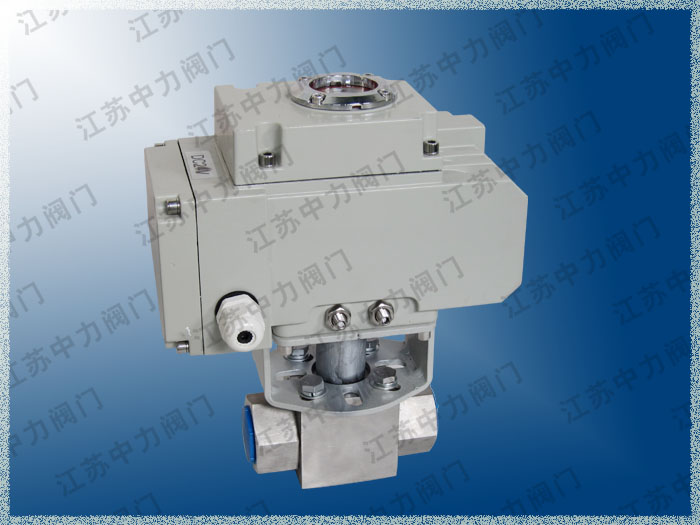

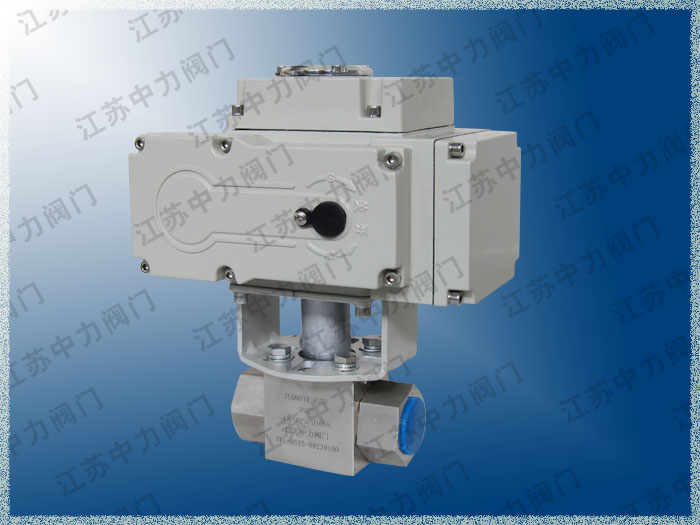

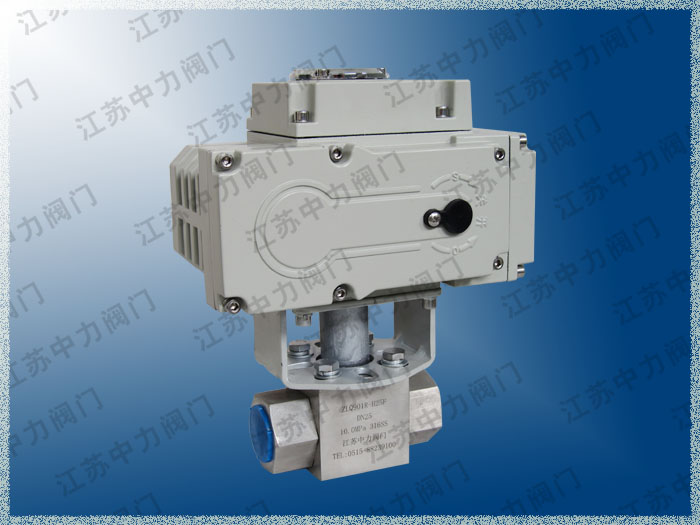

高压电动螺纹球阀
详细内容
型号Q911N口径DN6-DN80
压力1.0MPa-42MPa材质不锈钢

高压电动螺纹球阀的概述：

电动螺纹球阀适用于双向切断、调节流量大小的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

高压电动螺纹球阀的执行标准与规格：

执行标准：

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

3、检验主试验：JB/T 9092、API 598。

规格参数：

阀体参数 ：电源 AC200/220V，50/60Hz

公称通径 ：DN6～100mm

输出力矩 ：50N·M～2000N·M

公称压力 ：PN1.6-70MPa（定制）

动作范围 ：0～90° 0～360°

环境温度 :-30°～300°

可调范围 ：DN10-80 250:1

手动操作 ：同附带手柄操作

基本误差 :±1% 限位 电气、机械二重限位 死区 ≤1% 防护等级 相当于IP-65 回差 ≤1% 位置测量 :可选装开关或电位计

适用温度 :密封面 驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ 进线接口 : PE1/2〞进线线锁

其主要控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。

高压电动螺纹球阀的主要零件材质：

连接方式：外螺纹连接 对焊连接

零件名称 ：阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)

球体、阀杆 ：2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 0Cr19Ni9 OCr17Ni12Mo2

密封圈、填料 ：增强聚四氟乙烯、对位聚苯 适用工况

适用介质 ：水、蒸汽、油品等 等腐蚀性介质 醋酸等腐蚀介质 水、蒸汽、油品等 硝酸等腐蚀性介质 醋酸等腐蚀介质

适用温度 ：-29～180°C（增强聚四氟乙烯）、-29～300°C（对位聚苯）
