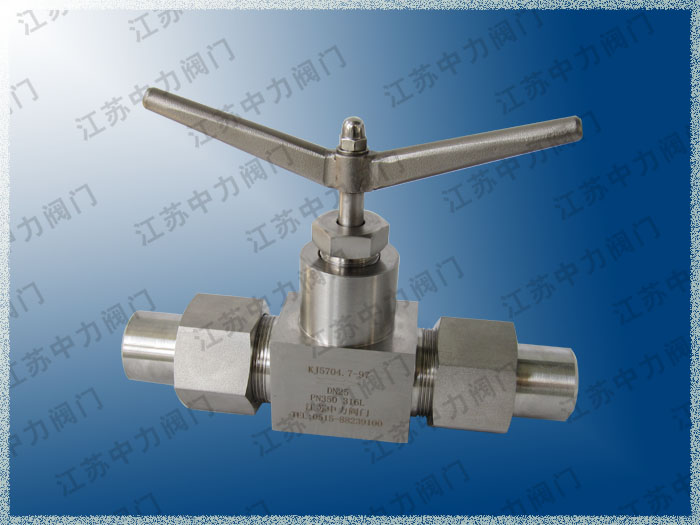

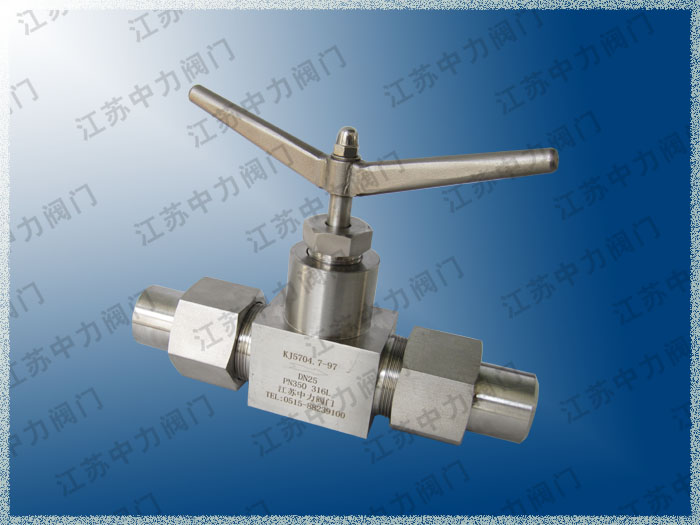

高压焊接截止阀
详细内容
型号KJ5704口径DN6-DN100
压力1.6MPa-42MPa材质不锈钢

高压焊接截止阀的设计参数：

1.压力等级：150、300、600Lb、900LB、1500LB（42MPa）

2.阀门通径：6～100 mm （ 1/2～48" ）。

3.连结形式：法兰式、焊接式、螺纹。

4.阀门材料：LCB、LC3、CF8。

5.工作温度：-40-350

6.适用介质：液化天然气、乙烯、丙烯等。

7.驱动方式：手动、伞齿轮传动、电动 。

高压焊接截止阀的特点：

(1)高压截止阀结构比闸阀简单，制造与维修都较方便。

(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均不严重，密封性能好，使用寿命长。

(3)启闭时，阀瓣行程小，因而高压截止阀高度比闸阀小，但结构长度比闸阀长。

(4)启闭力矩大、启闭较费力，启闭时间较长。

(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。

(6)介质流动方向公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向上而流；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向下而流．以增加密封件能。使用时，高压截止阀介质只能单方向流动，不能改变流动方向。

(7)全开时阀瓣经常受冲蚀。

高压焊接截止阀的阀杆简介：

1）上螺纹阀杆截止阀：截止阀阀杆的螺纹

在阀体的外面。其优点是阀杆不受介质侵蚀，便于润滑，此种结构采用比较普遍。

2）下螺纹阀杆截止阀：截止阀阀杆的螺纹在阀体内。这种结构阀杆螺纹与介质直接接触，易受侵蚀，并无法润滑。此种结构用于小口径和温度不高的地方。生产截止阀的厂家比较多，连接尺寸也大多不统一。主要分以下几个大类：以JB/T2203－1999《截止阀结构长度》为主的通用类。目前大多数截止阀生产厂家均按本标准设计生产。但本标准也不尽完善，规格不全，单闸板截止阀公称通径为DN1200，双闸板截止阀公称通径 DN1500。根据厂家所生产的截止阀规格及掌握的资料来看，目前角式截止阀公称通径为DN15，Z型直通式截止阀公称通径达到DN2000。经考证，各厂家连接尺寸也不尽统一。为了有一个统一的标准，用户在选用及安装时同一规格能够互换，建议通用机械研究所对JB/T2203－1999《截止阀结构长度》进行修订。建议设计院及用户按标准选用，截止阀生产厂家按标准设计制造。

江苏中力阀门有限公司是一家专业生产高压阀门厂家，公司主要产品有高压球阀、高压安全阀、高压单向阀、止回阀、针型阀、低温球阀、低温截止阀、不锈钢高压球阀、高温高压球阀、高温高压截止阀、电动阀门、气动阀门、超高压阀及美标、英标阀系列等相关产品。
