型号 | Q44F/N Q46F/N | 口径 | DN10-DN100 |
压力 | 150LB-2500LB | 材质 | A105 304 316L |
产品介绍:

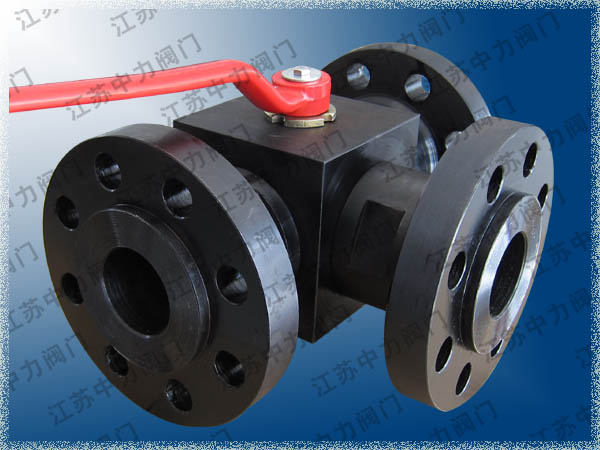

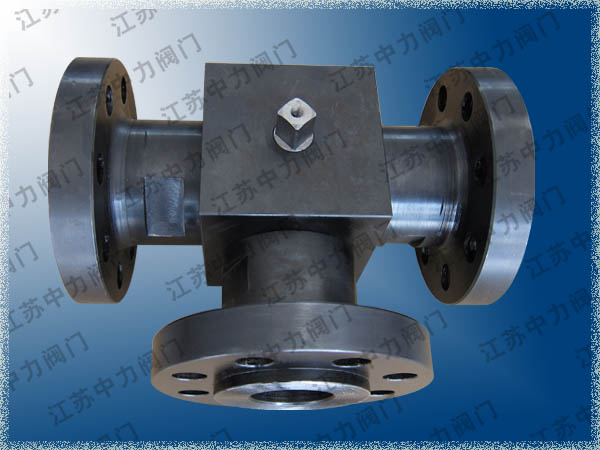

高压法兰式三通球阀是指通径DN10-DN100,压力150LB-2500LB的三通锻钢球阀,可为L形和T形;L形(Q44F/N Q46F/N)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F/N)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。适用于化工、石油、天然气、民用等行业。两阀座密封三通球阀结构紧凑、外型美观、密封性能好,它可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。
高压法兰式三通球阀产品特性:
连接形式:法兰 密封面:平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)
规格范围:DN10-DN100
球阀作用:主要用于开关、切断或接通管路中的介质。
适用介质:水、溶剂、酸、天然气、氧气、甲烷和乙烯
阀体、接头体、阀杆和球体材料
阀体、接头体、阀杆和球体材料
材料代号 |
材 料 |
应 用 |
1 |
9SMnPb28K 碳钢 |
无特殊材料要求的一般油压系统,温度范围: -40°C~+200°C |
2 |
St52-3 锻钢 |
有特殊材料要求的一般油压系统,规格较大的碳钢球阀,温度范围: -40°C~+200°C |
3 |
316Ti 不锈钢 |
专门应用于化学和动力工业,对材料有较高耐腐蚀要求,温度范围: -60°C~+400°C |
球座密封材料
材料代号 |
材 料 |
应 用 |
2 |
POM 聚甲醛 |
能承受较高压力,主要用于高压液压系统和无腐蚀性介质 温度范围: -30°C~+100°C 工作压力不超过 800bar |
4 |
PTFE 聚四氟乙烯 |
耐腐蚀性非常好,温度适应范围广,应用于各种介质 温度范围: -60°C~+250°C 工作压力不超过 120bar |
6 |
PEEK 聚醚醚酮 |
具有较好的耐腐蚀性,温度适应范围广,可应用于大多数化学介质 温度范围: -50°C~+200°C, 200°C 时耐压下降至 100bar 工作压力不超过 800bar |
阀杆和接头体上 O 型圈材料
材料代号 |
材 料 |
应 用 |
3 |
NBR 丁腈橡胶 |
一般液压系统,无腐蚀性介质,温度范围: -35°C~+100°C ,工作压力不超过 800bar |
5 |
FPM 氟橡胶 |
化学适应性较好,和乙丙橡胶互补,温度范围: -25°C~+200°C ,工作压力不超过 800bar |
6 |
EPDM 乙丙橡胶 |
用于氨、醋酸、甲醇,不耐矿物油,温度范围: -50°C~+150°C ,工作压力不超过 500bar |
7 |
KALREZ |
耐腐蚀性很好 , 可用于大多数化学介质 , 价格高 , 温度范围: -15°C~+315°C, 压力不超过 800bar |
