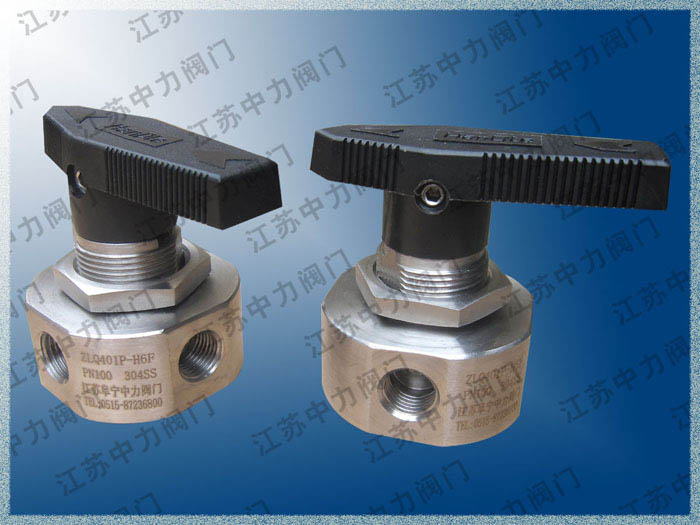

L型四通换向球阀
详细内容
型号ZLQ401P口径DN3-DN25
压力1.6MPa-42.0MPa材质不锈钢

中力生产的L型四通换向球阀结构简单,操作方便,流体阻力小,密封性能可靠,使用寿命长,所有产均质保18个月,适用于多种连接管路形式,欢迎电话咨询选购!
一、L型四通换向球阀详细概述：
1.设计原理上广泛吸收了国內外浮动球阀,固定球阀,盒式球阀的优点和特点,运用连柄球,连柄双球的结构,保证了仿美球阀系列三通和四通切换方的准确性和可靠性
2.突出的亮点就是实现一阀正反供水切换,每转90度,供水方式切换一次,以前需四个阀门,现一台四通球阀替代,操作方便
3.密封填料采用盒式球阀由阀体上部压入和浮动球阀从阀体侧面旋入相结合的方法,保证了阀门整体密封性能和强度.同时考虑到温差较大的实际工况.
4.外形结构上亦作了相应的改进.外型美观.结构紧凑是该阀的又一亮点。
二、L型四通换向球阀主要参数：
1.产品型号：ZLQ401P
2.公称压力：PN1.0-PN50.0MPa
3.公称通径：DN3-DN25
4.适用介质：油、水、气等非腐蚀性或腐蚀性介质
5.制造材料：20#、1Cr18Ni9Ti、oCri8Ni12Mo2Ti、304(不锈钢)、316L等
三、L型四通换向球阀工作原理:　
1.适用于中,小口径管路的各种压力,温度和介质下控制接通或截断管路介质的启闭装置;
2.靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.
3.采用0-360°传动,故开关方便迅速,可以实行快速启闭.
四、L型四通换向球阀产品优点：
1.流体阻力小：球体和阀体的连接管道截面积相等,球体通道采用圆弧连接,介质通过球体时,流体阻力小。
2.密封性能好：阀座采用具有一定弹性变形和高强度的PTFE材料,达到良好密封性能保证了阀门的稳定性。
3.使用寿命长：阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用PTFE,良好的抗腐蚀性,延长了使用寿命。
4.“LL”型四通球阀只需操作扳手或执行器将球体转动90°,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。
五、L型四通换向球阀本段特点：
1.用于流路的开通-截断 　　
2.球阀无调节能力，如果系统需要实现流量调节，必须串联调节阀来完成 　　
3.四通球阀的工作压力可达50.0MPa 　　
4.四通球阀的标准形式是水平阀，也可选用角式阀 　　
5.使用介质为氧气时，需采用脱脂处理 　　
6.可面板安装
六、L型四通换向球阀优秀业绩：
1.中国石油天然气集团公司
2.安阳钢铁股份公司
3.邯郸钢铁集团公司炼铁部
4.首钢方圆工贸有限公司
