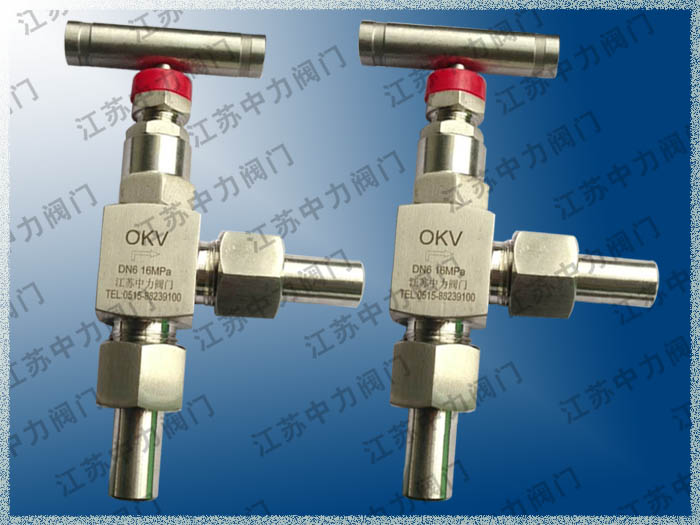

不锈钢角式针阀
详细内容
型号OKV口径DN3-DN25
压力1.6MPa～42.0MPa材质碳钢,不锈钢

一、不锈钢角式针阀产品概述：
1.介质进口和出口位于90度的垂直位置,采用针形阀尖密封的不锈钢阀门,称为角式针阀
2.该类阀门比其他类型的阀门更耐压,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封
3.角式针阀与压力表配合使用是合适的了
4.一般的针形阀门都做成螺纹连接,我们还能根据客户需求提供法兰及其他形式的连接方式
二、不锈钢角式针阀主要参数：
1.结构形式：角式
2.密封结构：软密封、硬密封
3.压力范围：1.6MPa～42.0MPa
4.公称通径：DN3-DN25
5.制造材质：碳钢、铸钢、不锈钢
6.驱动方式：手动,气动,电动
7.连接方式：螺纹、法兰、焊接、卡套
三、不锈钢角式针阀安装注意事项：
1.安装位置,高度,进出口方向必须符合设计要求,介质流动方向应与阀体所标箭头方向一致,连接应牢固紧密。
2.安装前必须进行外观检查,阀门的铭牌应符合现行标准《通用阀门标志》GB 12220的规定。
3.工作压力大于1.0 MPa及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。
4.试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体,填料应无渗漏为合格。
5.严密性试验时,试验压力为公称压力的1.1倍,试验持续的时间符合GB 50243的要求
四、不锈钢角式针阀产品特性
1.阀杆无旋转结构目前系国内技术,直线升降启闭,无螺旋磨损。
2.使用寿命是同类的两到三倍,开关轻便,结构新颖,密封性能好且寿命长。
3.材料均采用优质锻造件加工而成,可提供材料质保书,并提供长期的售后服务。
五、不锈钢角式针阀防腐方法：
1.阀体的防腐蚀,要正确选用材料。根据自身经济和购买因素,选择恰当的防腐蚀的资料以及阀体材料,同时必须考虑耐压耐温能力。
2.采取衬里措施。如衬铅,衬铝,衬工程塑料,衬天然橡胶及各种合成橡胶等。
3.在压力和温度不高的情况下,用非金属做阀门主体材料,往往能十分有效地防制腐蚀。
4.针型阀阀体外表面还受到大气腐蚀,一般钢铁材料都以刷漆来防护。
六、不锈钢角式针阀工作原理：
1.在阀门关闭时,必须向阀瓣施加压力，以强制密封面不泄漏。
2.介质由阀瓣下方进入阀六时,操作力所需要克服阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。
3.近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少,在介质作用下,这种形式的阀门也较严密。
