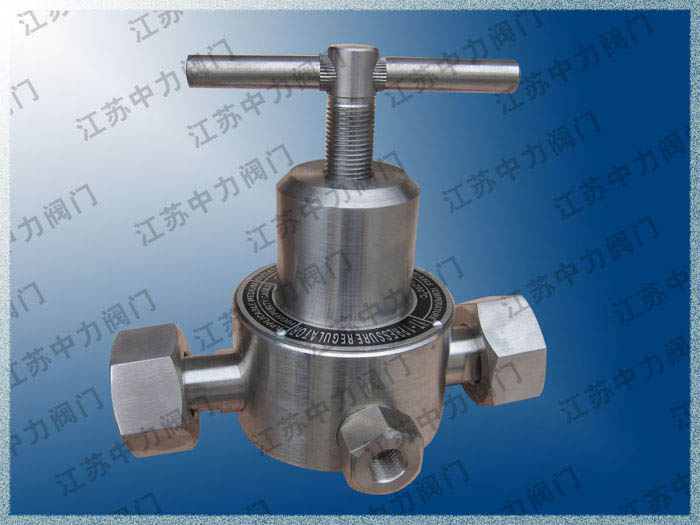

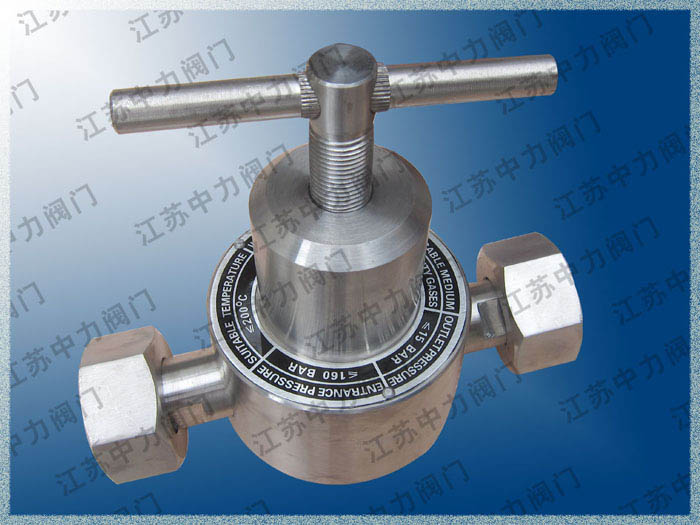

产品概述 |
1.阀前式气体压力调节器(即一般所说的减压器),可控制其前部装置的压力为一恒定值。
2.是我厂根据石油化工科研装置的特点和要求,综合同类产品设计和研制的,外型美观,体积小（阀体外径为80mm）,重量轻（总重为2.3kg）,耐高压抗腐蚀,调压准确,性能可靠,维修方便和使用范围广等优点.适用于石油化工中、小型试验装置调节阀前气体压力使用。 |
|
主要性能参数 |
|
1.产品型号：YT-1 YT-2 YT4
2.适用介质：弱腐蚀性、无杂质液体
3.使用温度：常温
8.工作压力：1.6～32.0Mpa
9.接管方式：外螺纹卡套式连接 |
|
工作原理 |

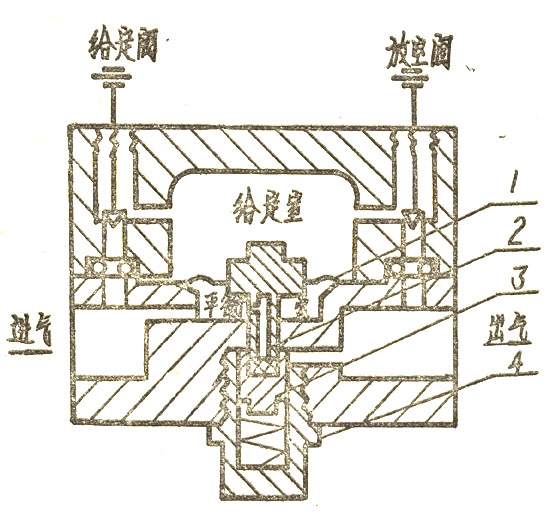

1.直接作用式压力调节器,采用力平衡原理设计而成,其原理结构见图（一）
2.使用时先关闭放空阀,打开给定阀,根据需要定出给定室的压力,称之为给定压力,当装置的压力（装置和平衡室接通）大于给定的压力时,膜片下方的力大于上方的力，膜片上移，装置的气体通过阀杆小孔进入出口，当装置的压力逐步降低达到给定压力时，膜片两边所受的气体压力相等，膜片又恢复到原位置，调节阀自动关闭。这样循环往复，确保装置的操作压力为一恒定值（其压力波动不大于0.5公斤/厘米2）。
|
 图(一) |
| 注：（1）膜片 （2）阀杆 （3）阀座 （4）弹簧 |

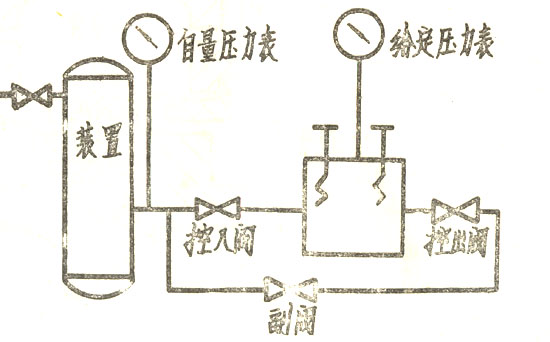

图(二) |
|
使用方法 |
| 将调节器按图（二）接入工艺流程。操作前先检查除控出阀以外的四个阀门是否关严控制阀是否开启管线及装置有无泄漏。然后关闭放空阀打开给定阀，再打开控入阀，使高压气体缓缓进入给定室，这时给定室压力逐渐升高，自量压力逐渐下降，待自量压力达到所定值时，立即关闭给定阀，待几分钟后，如果自量压力不再下降，证明调节器工作正常，如果装置压力不合适，偏高，可打开放空阀，偏低可打开给定阀，停止使用时，应先开放空阀，再关控入阀，使给定室和平衡室连通，让膜片不受气体压差作用。防止膜片变形，影响调压性能。副阀是一个备用傍路。当压力调节器失灵时，可关闭控入阀，控出阀，用副阀控制装置压力。此时可将放空阀全开，把调节器内气体放掉，即可更换控制阀座或排除其它故障。 |
|
故障原因及排除方法 |
|
现 象 |
原 因 |
排除方法 |
|
给定压力上升 |
给定阀泄漏 |
更换给定阀阀瓣 |
|
给定压力下降 |
|
更换放空阀阀瓣
更换O型圈
更换膜片 |
|
定压后自量压力表不降 |
阀杆太长 |
更换阀杆 |
|
自量压力超过给定值 |
控制阀座泄漏
压阀杆太短
膜片严重变形 |
更换阀座
阀杆加长
更换膜片 | |
|
注意事项 |
1.入出口之间压差不得大于160公斤/厘米2,否则应作二次调节。

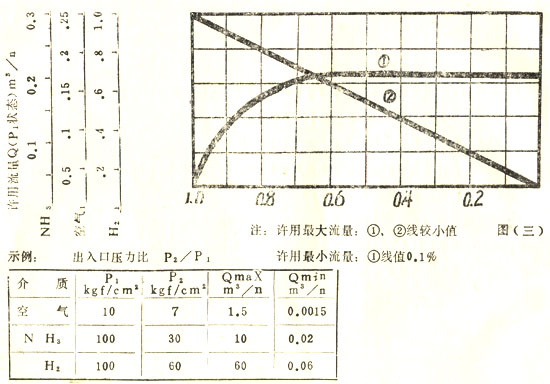

2.通过调节器的气体流量推荐按图(三)选用。
3.控入、给定、控出三块压力表，其量程相同。
4.上、下体连接螺钉的锁紧力矩不得大于0.95kg/m。入出口接头、压力表接头和阀杆螺钉的锁紧力矩不的大于0.51kg/m。
5.通过调节器的气体，必须事先净化，除去机械杂质和液体。
6.为保证安全和防止不锈钢螺纹咬死，在压力下不得拧动螺钉和接头。
7.无气体滤清器不得使用，滤清器应定期清洗、更换。 |
|
| |
