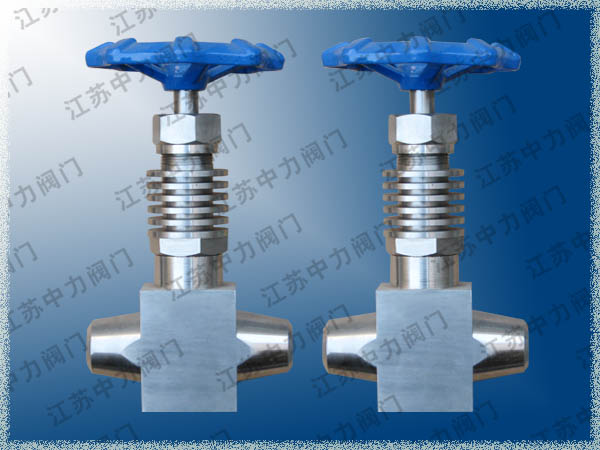

铬镍不锈钢针型阀
详细内容
型号J61Y口径见详细资料
压力见详细资料材质见详细资料





铬镍不锈钢针型阀零件


零件名称
Part name		 阀杆、阀盖、螺栓Body,Bonnet bolt 阀杆、阀瓣密封圈Stem,Disc,Gasket 填料
Packing		 垫片
Gasket		 手柄
Hande
J61Y-170V

铬镍不锈钢Cr.NiStainlesss steel

不锈钢
Stainless steel

 聚四氧乙稀、柔性石墨PTEF,Soft graphite 橡胶石棉板Latex asbestos 碳钢
High grade
Garbon steelll
铬镍不锈钢针型阀主要性能规范
型号
Type		 公称压力
(MPa)
Nominal
pressure

　

试验压力PS(MPs)
 Test pressure		 工作压力(MPa)
Working
pressure		 工作温度(℃)
Working
temperature		 适用介质Applicable
mediun
壳体Shell 密封
（液）Seal		 密封
（气）Seal
J61Y-170V 24.0 7.0 17.6 0.6 17.0 V≤570℃ 电站、石油气、水、油品等
Petroleun gas, Oil etc.
FJ61Y-160p 24.0 16.0 17.6 0.6 16.0 P≤200℃
T61Y-320
24.0 16.0 17.6 0.6 16.0 C≤200℃

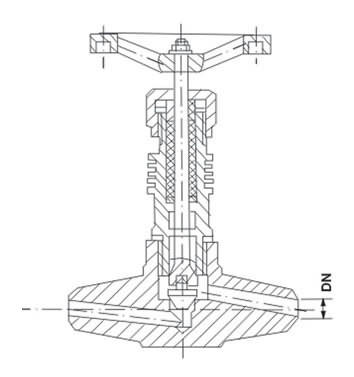

铬镍不锈钢针型阀主要外形及连接尺寸
公称直径DN(mm)Nominal Diameter 管螺纹RC Source loint 尺寸Dimensions 重量(Kg)
Weight
Do L H Hi d
6 3/4 80 78 100 110 6 1.20
10 1 80 120 100 110 8 1.50
15 11/4 100 130 120 130 12 1.70
20 2 12000 145 150 165 15 2.60
