J24W(H/Y)角式截止阀
详细内容
型号J24W(H/Y)口径见详细资料
压力见详细资料材质见详细资料



一、J24W(H/Y)角式截止阀主要零件材料

零件名称 阀杆、阀盖 阀杆、阀瓣 填料
J24W-160P-DN3 铬镍不锈钢 铬镍不锈钢 聚四氟乙烯、柔性石墨
J24W-320P-DN6 碳钢 铬镍不锈钢

二、J24W(H/Y)角式截止阀主要性能规范

型号 公称压力 试验压力 工作压力
（MPa）		 工作温度
（℃）		 适用介质
壳体 密封（液） 密封
（气）
J24W-160P-DN3 16.0 24.0 17.6 0.6 16.0 P≤540℃
C≤425℃

液化石油气水、酸、蒸汽、油品等

J24W-320P-DN6 32.0 48.0 35.2 0.6 32.0

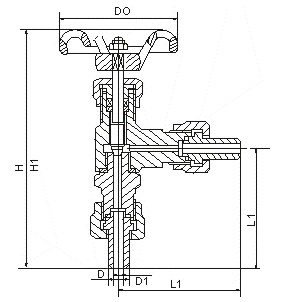

三、J24W(H/Y)角式截止阀主要连接及外形尺寸

型号 公称直径
DN		 尺寸 重量
（kg）
L1 D0 H H1 D D1
J24W-160P-DN3 3 80 65 159 168 14 3 1.0
J24W-320P-DN6 6 80 65 159 168 14 6 1.0
