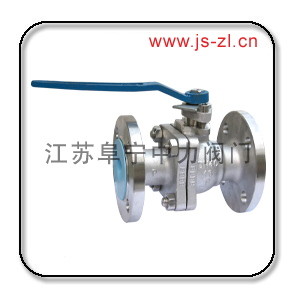

Q41F不锈钢浮动球阀
详细内容
型号Q41F口径见详细资料
压力见详细资料材质见详细资料

Q41F不锈钢浮动球阀产品介绍:

一、Q41F不锈钢浮动球阀概述：
1.是一种重要的阀类,在石油化工,长输管线等领域有广泛应用,球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
2.球阀的流动阻力很小,全径球阀打开时,球体通道,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。
3.旋转90°即可全关全开,启闭迅速,与相同规格的闸阀,截止阀比较,球阀体积小,重量轻,便于管道安装

二、Q41F不锈钢浮动球阀主要零部材料:

序号
NO 		零件名称 材质
GB ASTM
1 阀体 WCB A2116-WCB
2 密封圈 PTFE PTFE
3 球体 1C18Ni9Ti SS304
4 螺母 35 A194-2H
5 螺柱 35CrMoA A193-B7
6 石体 WCB A216-WCB
7 垫片 柔性石墨+不锈钢 B12.10-304F/.G
8 填料 PTFE PTFE
9 填料压盖 WCB A2116-WCB
10 定位片 25 A105
11 挡圈 65Mn AISI 1066
12 手柄 K33 A47-667
Gr.32510
13 阀杆 1Cr33 A276-410
14 螺钉 35 A193-B7
15 止推垫片 PTFE PTFE

三、Q41F不锈钢浮动球阀技术规范：

设计依据 GB系列 美标系列
设计标准 GB/T12237 AP16D ANSI B16.34
法兰连接结构长度 GB/T12221 AP16D ANSI B16.10
结构长度(焊接) GB/T15188.1 AP16D ANSI B16.10
连接法兰 GB/T9113
JB/T79
Hg20592 		ANSI B16.5、B16.47
对焊端 GB/T12224 ANSI B16.25
