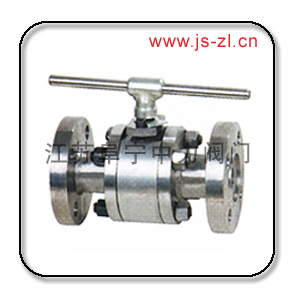

锻钢三片式硬密封球阀
详细内容
型号Q11H Q41H口径见详细资料
压力见详细资料材质见详细资料

产品介绍:

一、锻钢三片式硬密封球阀产品特点:
1.采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。
2.根据用户的需要,可设计成适用于含固体颗粒,料浆等介质的结构戒耐较高温度的结构
3.采用下装式阀捍,设置倒密封结构,能确保填料处可靠密封
二、Q11H型锻钢三片式硬密封球阀主要连接尺寸及重量

公称压力
尺寸(mm)
L
H
D
D1
10
90
76
32
3/8"
15
90
76
32
1/2"
20
100
81
38
3/4"
25
115
92
45
1"
32
130
114
55
11/4"
40
150
125
65
11/2"
50
170
144
75
2"

三、Q41H型锻钢三片式硬密封球阀主要连接尺寸及重量

公称通经
尺寸(mm)
L
d1
L1
D
D1
D2
b
Z-Фd
H
mm
in
全通经FP
缩经FP
全通经FP
缩经FP
全通经FP
缩经FP
QA41
QA341
QA641
QA941
15
1/2"
130
-
15
-
-
-
95
65
45
14
4-14
62
-
200
-
20
3/4"
140
-
20
-
-
-
105
75
55
14
4-14
68
-
204
-
25
1"
150
-
25
-
-
-
112
85
65
14
4-14
75
-
215
360
32
11/4"
165
-
32
-
-
-
135
100
78
16
4-14
85
-
240
390
40
11/2"
182
-
40
-
-
-
145
110
85
16
4-18
95
-
264
395
50
2"
200
-
50
-
-
-
160
125
100
16
4-18
110
-
360
472
65
21/2"
220
-
65
-
-
-
180
145
120
18
4-18
130
-
379
530
80
3"
250
80
-
-
195
160
135
20
4-18
155
-
452
580
100
4"
280
100
-
-
215
180
155
20
8-18
180
320
479
630
125
5"
320
125
-
-
245
210
185
22
8-18
250
380
646
710
150
6"
360
150
-
-
280
240
210
24
8-23
275
400
666
670
200
8"
400
200
-
-
335
295
265
26
12-23
330
450
815
825
