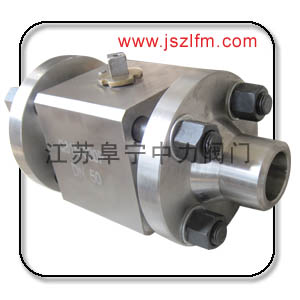

Q61N三块式锻钢焊接球阀
详细内容
型号Q61F、Q61N口径见详细资料
压力见详细资料材质见详细资料

Q61N三块式锻钢焊接球阀产品介绍：

一、Q61N三块式锻钢焊接球阀产品特点
1.本产品所有部件均为锻件。
2.采用下装式阀杆,设置倒密封结构,确保填料处可靠密封及防止阀杆脱出。
3.采用镶嵌式阀座,阀座背后设置O型圈,确保介质不外漏。
二、Q61N三块式锻钢焊接球阀主要零件材料

零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 尼龙 尼龙
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
O形圈 橡胶 橡胶
双头螺栓 35CrMoA A193-B7

三、Q61N三块式锻钢焊接球阀主要性能规范

公称压力PN 16 32 MPa
强度试验压力PT 24 48 MPa
低压密封试验力 0.6 MPa
高压密封试验力 17.6 35.2 MPa
适用介质 水、油品、蒸汽
适用温度 -40～80℃

四、Q61N三块式锻钢焊接球阀主要连接尺寸

公称
压力		 公称
通径		 主要尺寸
L L1 D D1 H W M D2 b Z-Φd
法兰 对焊 法兰 对焊 法兰 对焊 法兰 对焊 法兰 对焊 法兰
16.0 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-18
15 230 170 62 70 95 100 60 23 85 62 220 M24×2 20 20 3-18
20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-18
25 260 205 77 95 105 115 68 36 100 80 250 M33×2 28 22 3-18
32 300 230 100 110 115 150 80 43 120 96 300 M42×2 38 24 4-18
40   260 110 120 165 170 115 49 150 111 400 M52×2 48 30 6-26
50 400 330 130 140 165 200 115 61 165 128 450 M64×3 58 32 6-26
65 490 360 140 150 200 225 145 80 180 180 500 M80×3 74 40 6-29
80 580 380 150 160 225 270 170 105 200 200 600 M100×3 94 50 6-33
100 620 430 178 188 260 320 195 118 245 245 800 M125×4 115 60 6-36
32.0 10 210 150 52 60 95 90 60 18 77 58 220 M24×2 18 20 3-18
15 230 170 62 70 105 100 68 23 85 62 220 M33×2 28 20 3-18
20 240 190 73 80 105 110 68 29 94 75 250 M33×2 28 20 3-18
25 260 205 77 95 115 115 80 36 100 80 250 M42×2 35 25 4-18
32 300 230 100 110 165 150 115 43 120 96 300 M52×2 41 30 4-22
40 350 260 110 120 165 170 115 49 150 111 400 M64×3 47 35 6-26
50 400 330 130 140 200 200 145 61 165 128 450 M80×3 70 40 6-29
65 490 360 140 150 225 225 170 80 180 180 500 M100×3 90 50 6-33
80 580 380 150 160 260 270 195 105 200 200 600 M125×4 112 55 6-36
100 620 430 178 188 300 320 235 118 245 245 800 M155×4 135 65 8-36
