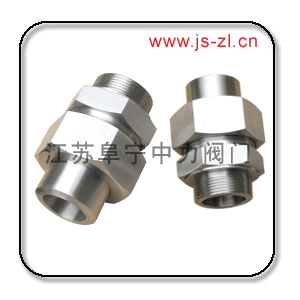

焊接式端直通
详细内容
型号--口径--
压力--材质碳钢、不锈钢

一、焊接式端直通概述：
焊接式端直通适用于以油为介质的管路系统用焊接式管接头，工作温度为-25～80℃，形式和尺寸见图1 图2和表1。

二、焊接式端直通技术参数：
管子外径Do 公称通径DN d lo d0 d1 d2 l l1 l2 L S S1 O型圈JB/ZQ4224 重量kg

60°
圆锥螺纹

 55°
管螺纹		 60°
圆锥螺纹		 60°
管螺纹		 A型 B型
10 6 NPT1/8 R1/8 4.102 4.0 6 11 10.52 9 10 16.5 24.5 16 21 11X1.9 0.060 0.094
14 8 NPT1/4 R1/4 5.786 6.0 8 16 14 14 50 19 29 21 27 16X2.4 0.140 0.180
18 10 NPT3/8 R3/8 6.096 6.4 12 19 17.19 14 55 21 33 27 34 20X2.4 0.200 0.280
22 15 NPT1/2 R1/2 8.128 8.2 15 22 21.75 19 65 21 34 30 36 24X2.4 0.250 0.400
28 20 NPT3/4 R3/4 8.611 9.5 20 28 2709 19 65 24 37 36 41 30X3.1 0.400 0.580
34 25 NPT1 R1 10.160 10.4 25 34 33.94 24 85 26 46 46 50 35X3.1 0.780 1.100
42 32 NPT1 1/4 R1 1/4 10.668 12.7 32 42 42.69 24 85 28 50 55 60 40X3.1 1.200 1.400
50 40 NPT1 1/2 R1 1/2 10.668 12.7 36 50 48.47 26 95 30 56 65 70 45X3.1 1.550 2.400
