    前面分享了球阀O形圈的改进（二） ，下面来介绍一下球阀O形圈的改进（三）。

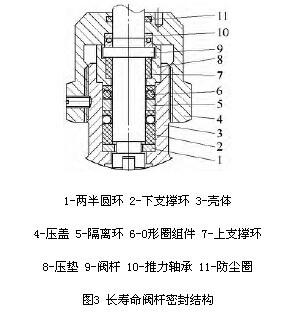

    图3这种结构主要是将与O形圈配合使用的塑料环改为单端面直角式滑环，O形圈和阀杆间塑料壁厚为0.2mm，采用聚四氟乙烯材料。该塑料环在介质压力的作用下抱紧阀杆，出现磨损后O形圈的压缩量恢复给予塑料环补偿，同时起到挡圈的作用。将推力轴承改放在上面，能够避免如图2结构密封件磨损产生的粉末多余物影响轴承寿命。阀杆由上下两个PEEK塑料支撑环支撑，使阀杆处于摩擦力很小的状态，与压盖、隔离环、压垫均无摩擦。这样阀杆只承受球体与阀座密封面间的扭力矩和轴承产生的摩擦力，由于氟塑料摩擦系数很小，并且阀杆的密封表面粗糙度可以做到Ra0.2，阀杆与塑料环之间的摩擦力就很小，由于推力轴承承担了介质的压力，使阀杆的密封性得以改善，又使阀杆所承受的扭矩大为降低，相应手感就好。压盖与阀体通过螺纹连接并锁紧，阀杆顶轴承处台阶也可以防止因压力过高而冲出。两半圆环卡在阀杆上能方便地将所有零件一起装入或取出阀体。该结构的产品经过寿命试验可以达到10万次，是常见阀杆结构密封寿命的4倍，分解检查轴承完好，塑料环磨损变薄未破，支撑环有磨损痕迹。
